Az Így betonozz otthon blogposztunk sikerén felbuzdulva egy gyakorlatias példával szeretnénk folytatni a betonozós sorozatunkat. Mostani cikkünkben bemutatunk egy megvalósult példát árakkal, tippekkel és trükkökkel, hogyan is építs magadnak multifunkciós kosárlabda- és lábteniszpályát, természetesen betonból.
Kedves ismerősöm, egykori építész kollégám, Zsolt keresett meg előző cikkünk után, hogy elköltözött vidékre és szeretne továbbra is hódolni kedvenc sportágának a kosárlabdának, mindezt saját kertjében. Betontechnológusként örömmel segítettem ennek megvalósításában.
A kezdeti ötletből végül multifunkcionális mini „sporttelep” lett, ahol nemcsak Zsolt tud kosarazni, de a gyermekeivel is tud minipályás focibajnokságot rendezni.
Korábbi írásunkban kifejezetten a házilag készített betonon volt a hangsúly, ahol a keverési arányokat is nekünk kellett beállítani. A jelenlegi projektnél ez nem jöhetett szóba, mivel a felhasznált beton mennyisége jelentősen meghaladta volna a 125 literes keverővel 1 nap alatt házilagosan megkeverhető mennyiséget. Nem beszélve a nagy felületről, melynek, ha nem is látszóbeton minőségűnek, de esztétikusnak is kellett lennie, mivel egyéb burkolatot, kenést, vagy speciális felületkezelést nem kap.
Zsolt 7,50 x 11,00 méter alaprajzi méretű pályát tervezett, melyet 12 cm vastagságúra irányoztunk elő. Ehhez könnyen kiszámítható, hogy 9,90 m3 friss beton szükséges.
Két lehetőséget vizsgáltunk meg, melyet együtt mérlegeltünk kivitelezhetőség és tartósság szempontjából. Az egyik lehetőség, hogy egyrétegű hegesztett hálóval erősített szerkezetet készítünk, a másik lehetőség, hogy vasalás nélkül tisztán szálerősített szerkezetként valósítjuk meg a pályát.
Gyakorlott szerkezettervezőként a szálerősítés mellett tettem le a voksomat és ezt javasoltam Zsoltnak, mivel nem szerettem volna, ha az elkészült lemez a középháló miatt esetlegesen megreped, vagy a bedolgozás után zsugorodási hajszálrepedéseket szenved. A szálak anyagának kiválasztásánál a korai zsugorodás elkerülése volt a meghatározó szempont, így műanyag makroszálakat alkalmaztunk.
A betonminőség meghatározásához számba vettük, hogy milyen külső hatások érhetik a szerkezetet az élettartama során. A gépekkel nem járható sport jellegű monolit térbetonok az esetek túlnyomó többségében csak az emberek tömegét viselik, így a mechanikai terhelés nem lesz mértékadó. Ezzel szemben a tartósságra történő méretezés elengedhetetlen. A legjelentősebb hatások melyeket a tervezéskor figyelembe vettünk, azok a csapóeső okozta váltakozóan nedves-száraz környezet, a napsugárzás okozta jelentős hőmérséklet terhelés és a téli fagyás-olvadás ciklikus hatása.
A számításba vett terhek és környezeti hatások alapján meghatároztuk az alkalmazandó beton jelét:
C30/37-XC4-XF4-24-F3 (MSZ4798:2016/2M:2018), ahol
- C30/37 - betonszilárdság karakterisztikus értéke (N/mm2) henger/kocka
- XC4 - karbonátosodás okozta korróziós kockázati besorolás (váltakozóan nedves-száraz)
- XF4 - légpórusképző adalékszerrel készített fagyálló beton
- 24 - adalékanyag legnagyobb szemnagysága (mm)
- F3 - képlékeny konzisztencia

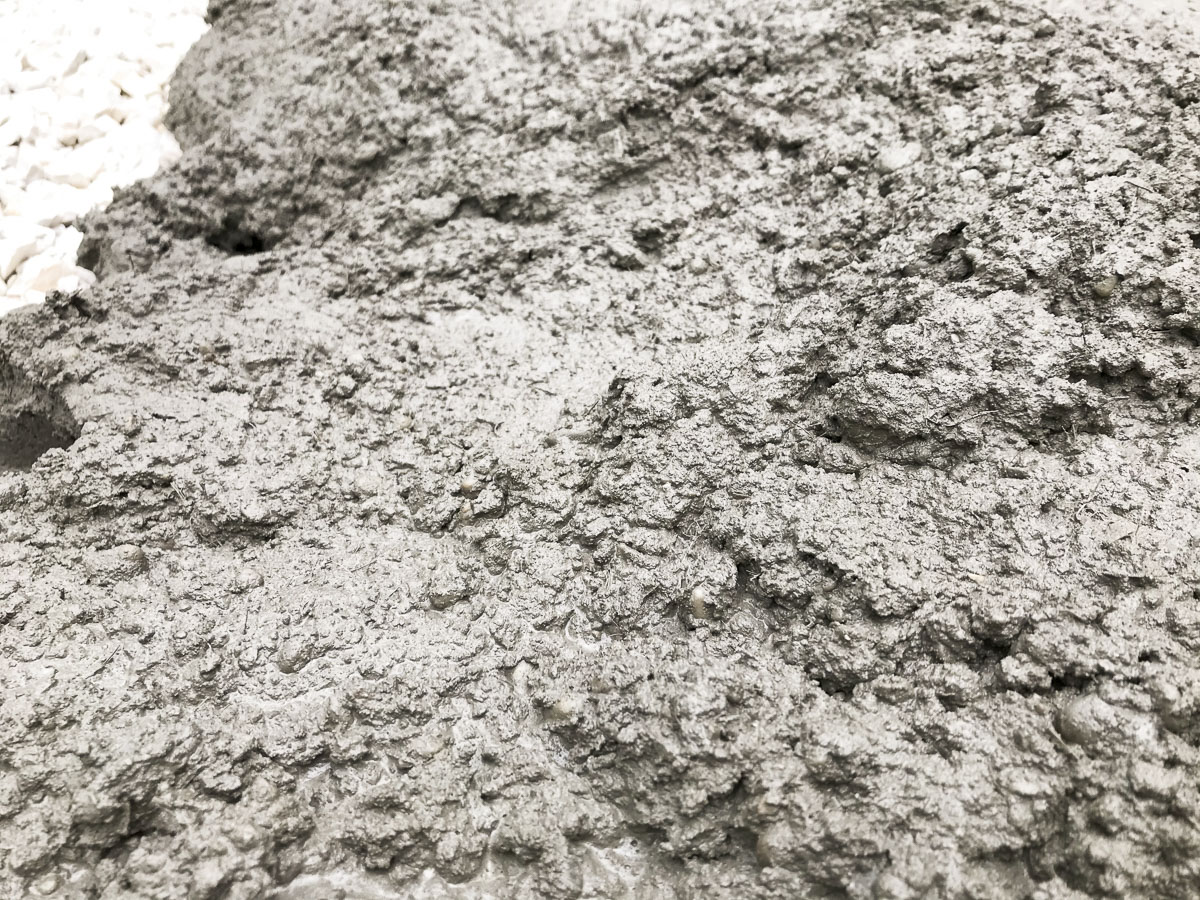

A képlékeny konzisztenciát és a légpórusképzést egyaránt adalékszerek alkalmazásával érhetjük el, a helyszínen víz hozzáadása nem megengedett. (Légpórusképző adalékszert 2,25 kg/m3, folyósító adalékszert 3,00 kg/m3 mértékben tartalmazott a frissbeton.) A műanyag makroszálakat a helyszínen adagolták a mixerbe, minden köbméterhez 1 kg-ot.
1 köbméter frissbeton 375 kg (CEMII/A-S 42,5 N) cementet tartalmazott. A betonkeverék V/C (víz/cement) tényezője 0,43 volt.
A beton jelének és receptúrájának meghatározása után el kellett készíteni a pálya ágyazatát. Az Így betonozz otthon című posztban már tárgyaltuk, hogy talajon fekvő lemez esetén a lemez alatt a gyökérrel átszőtt humuszos réteget el kell távolítani.

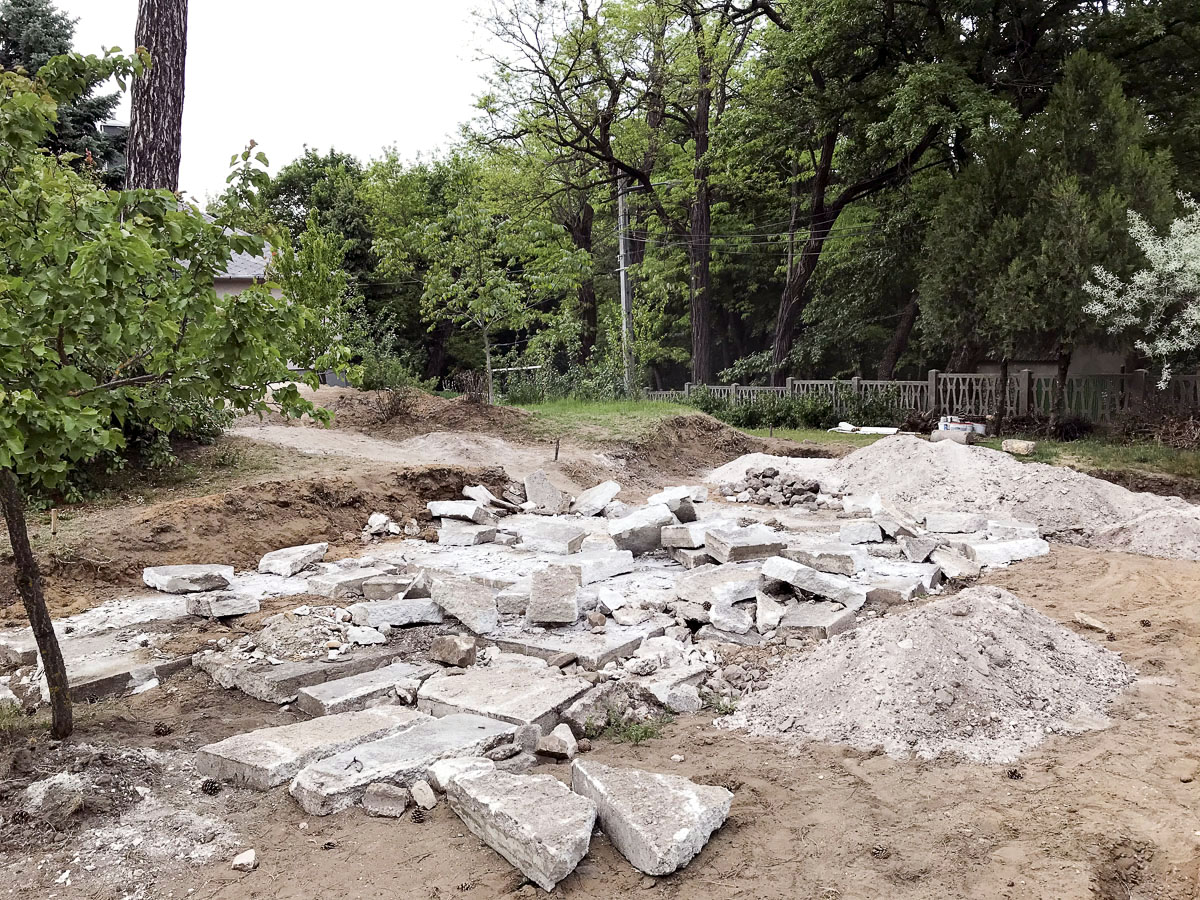

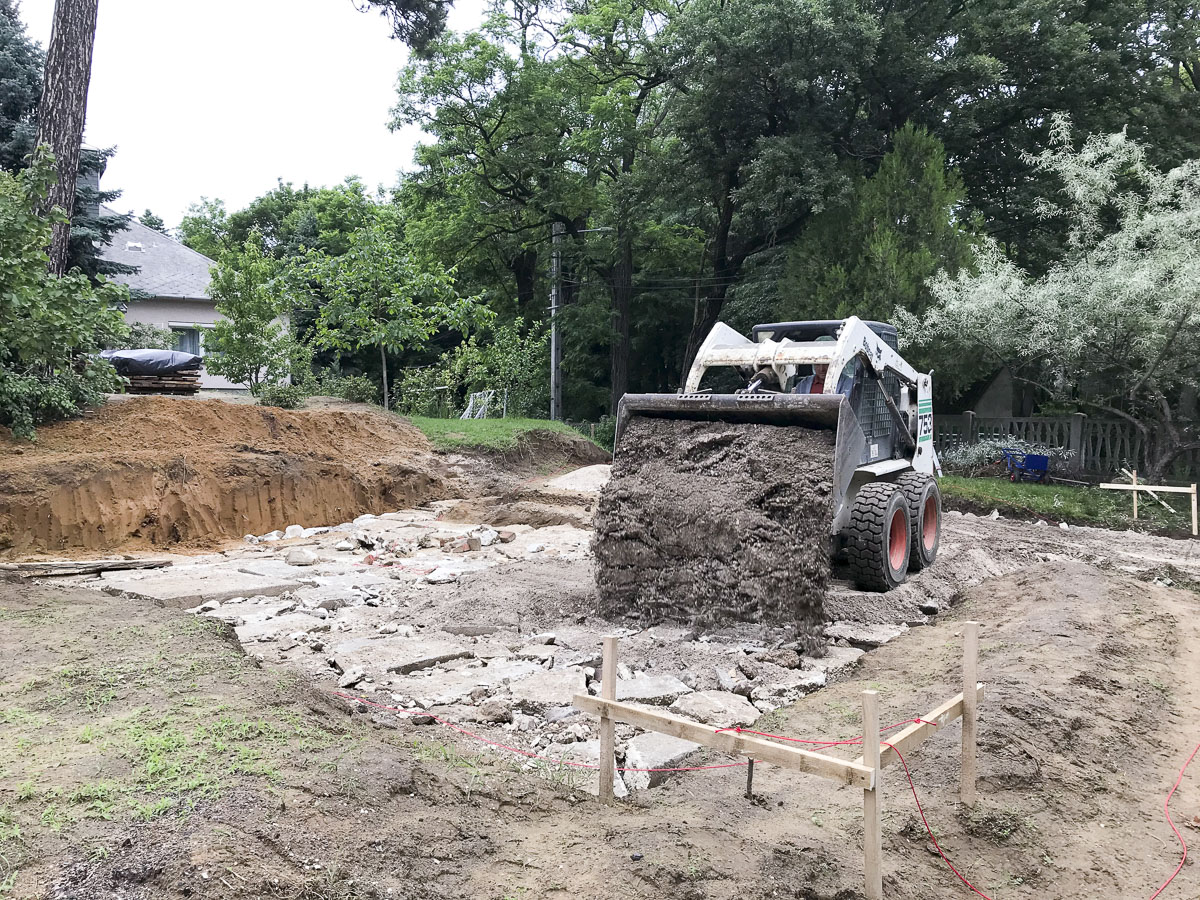

A lemezt mindig tömörített homokos kavicságyazatra öntsük, hogy elkerüljük a felfagyást. Ennek vastagsága körülményektől függ, de 15 cm-nél ne legyen vékonyabb! Esetünkben a helyzet adott volt, mivel a helyszínen korábban volt már egy térbeton, melyet Zsolt feltört és zúzott ágyazatként hasznosított.

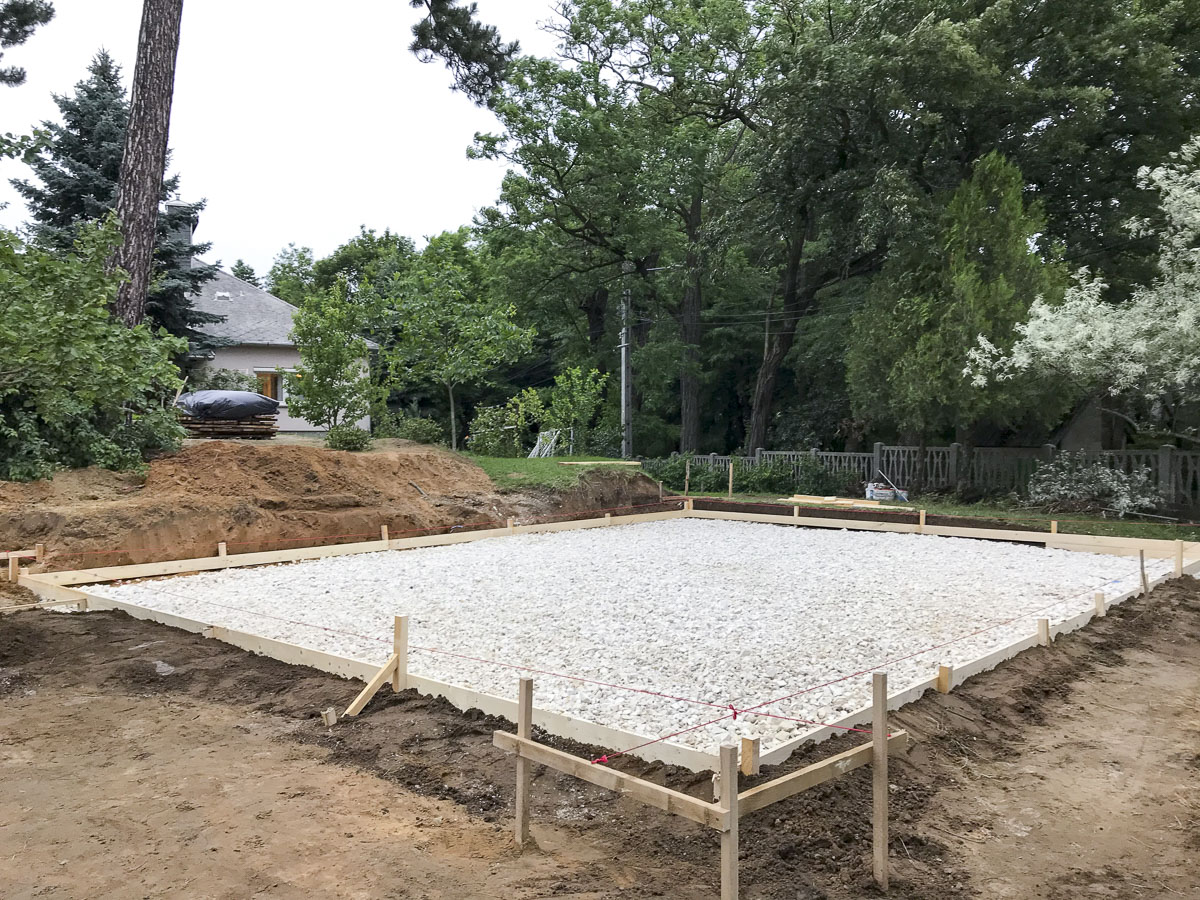

Erre egy apróbb szemszerkezetű tömörített zúzottkő réteget épített. Ez volt a betonpálya ágyazata.

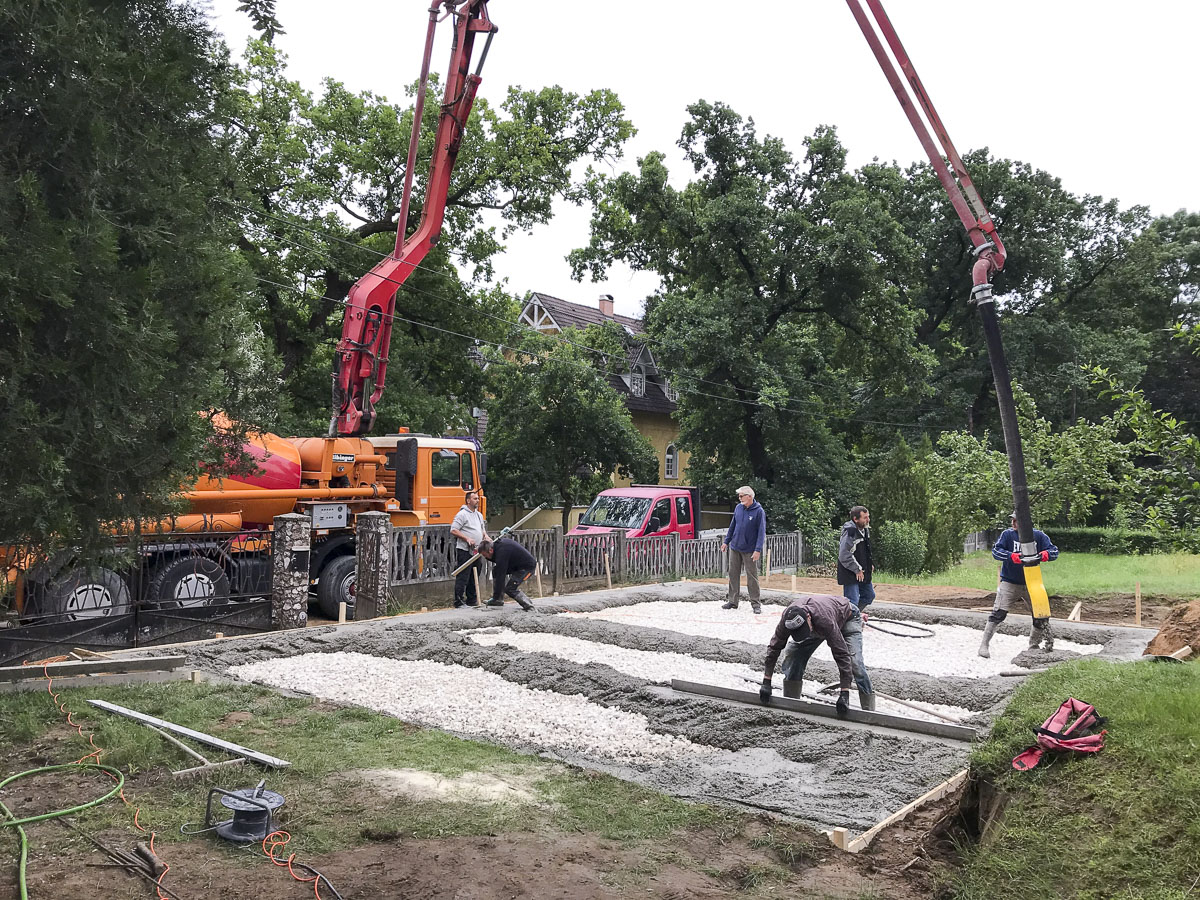

Zsaluzatként csak deszka lemezszél zsalut használt. A beton bedolgozását a mérsékelt eltarthatóság miatt többen végezték.

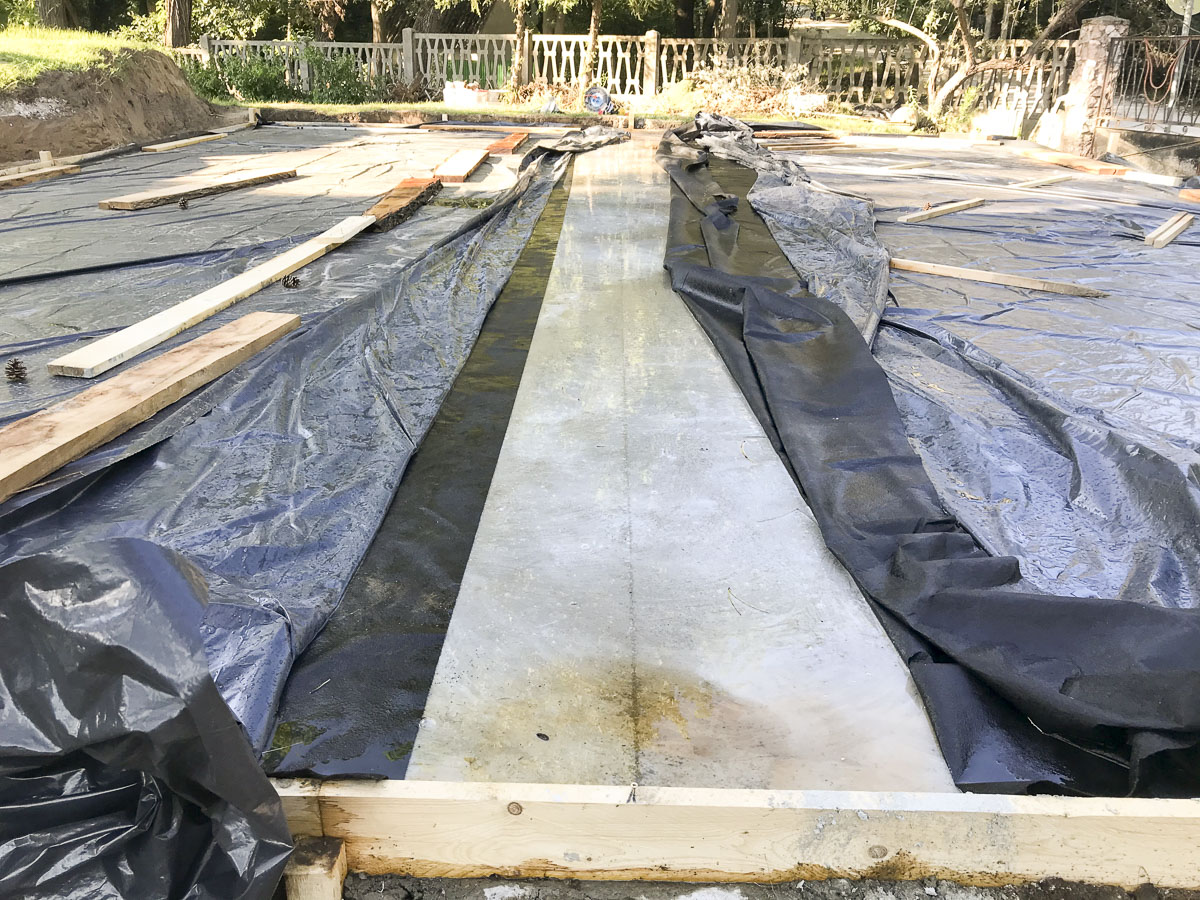

A betonfelület elkészülte után az utókezelés fázisában 1 réteg geotextília és 1 réteg mezőgazdasági fóliaterítést kapott. Erre azért volt szükség, hogy a kötéshez szükséges vizet bent tartsuk a betonban.

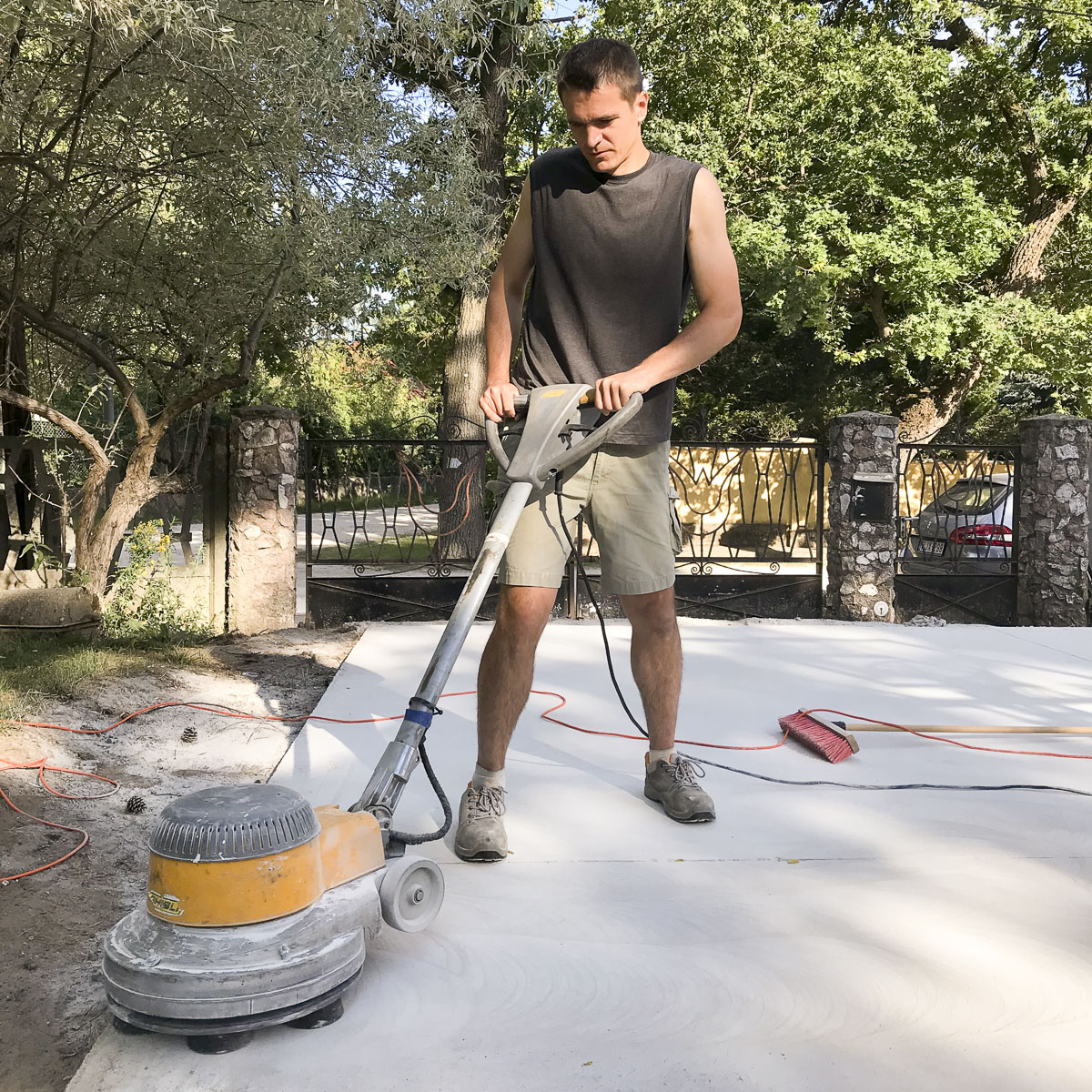

A kész betonfelületet rotoros betonsimítóval (ismertebb nevén Tremix, vagy lepke) „polírozta” simára. Az elkészült betonfelületet - az ipari padlókhoz hasonlóan – 6db mezőre vágta, majd flexibilis fugakitöltést alkalmazott.

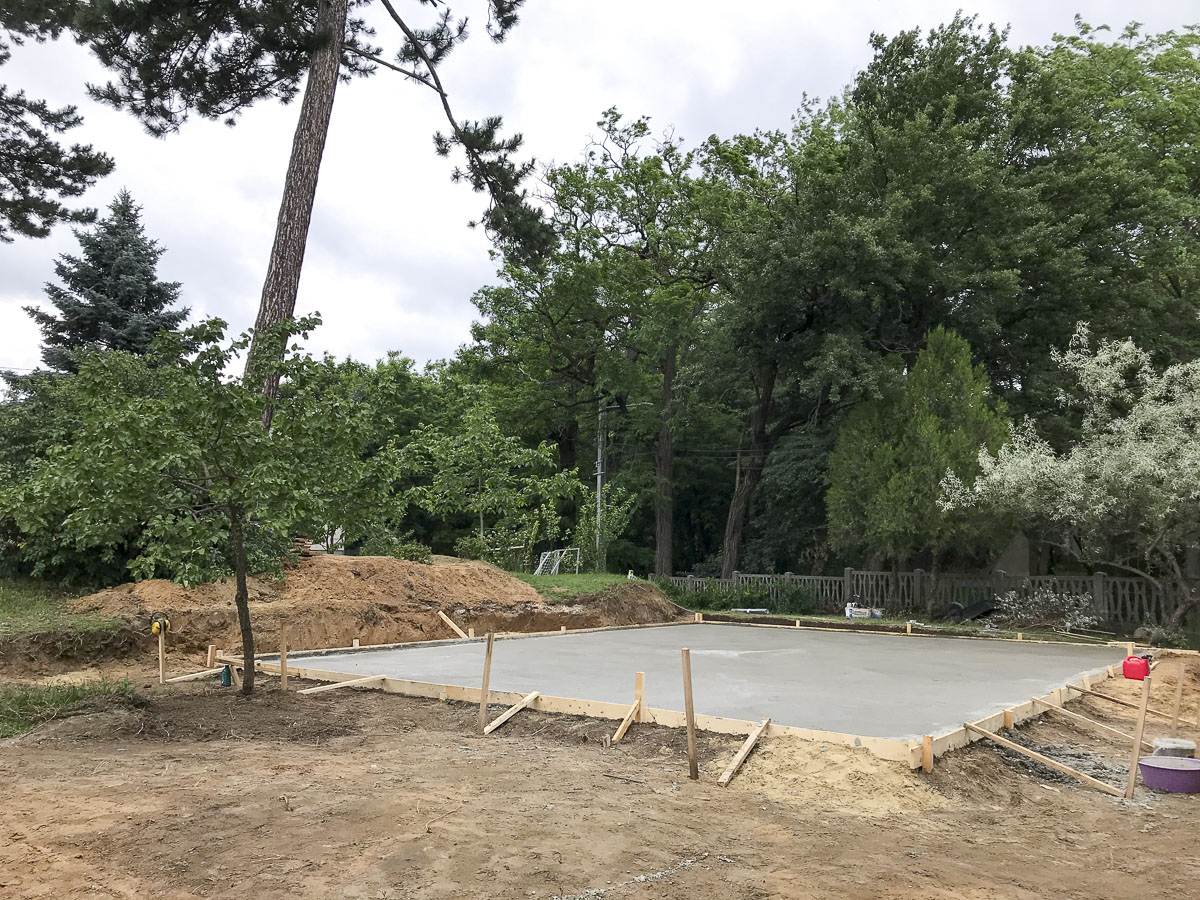

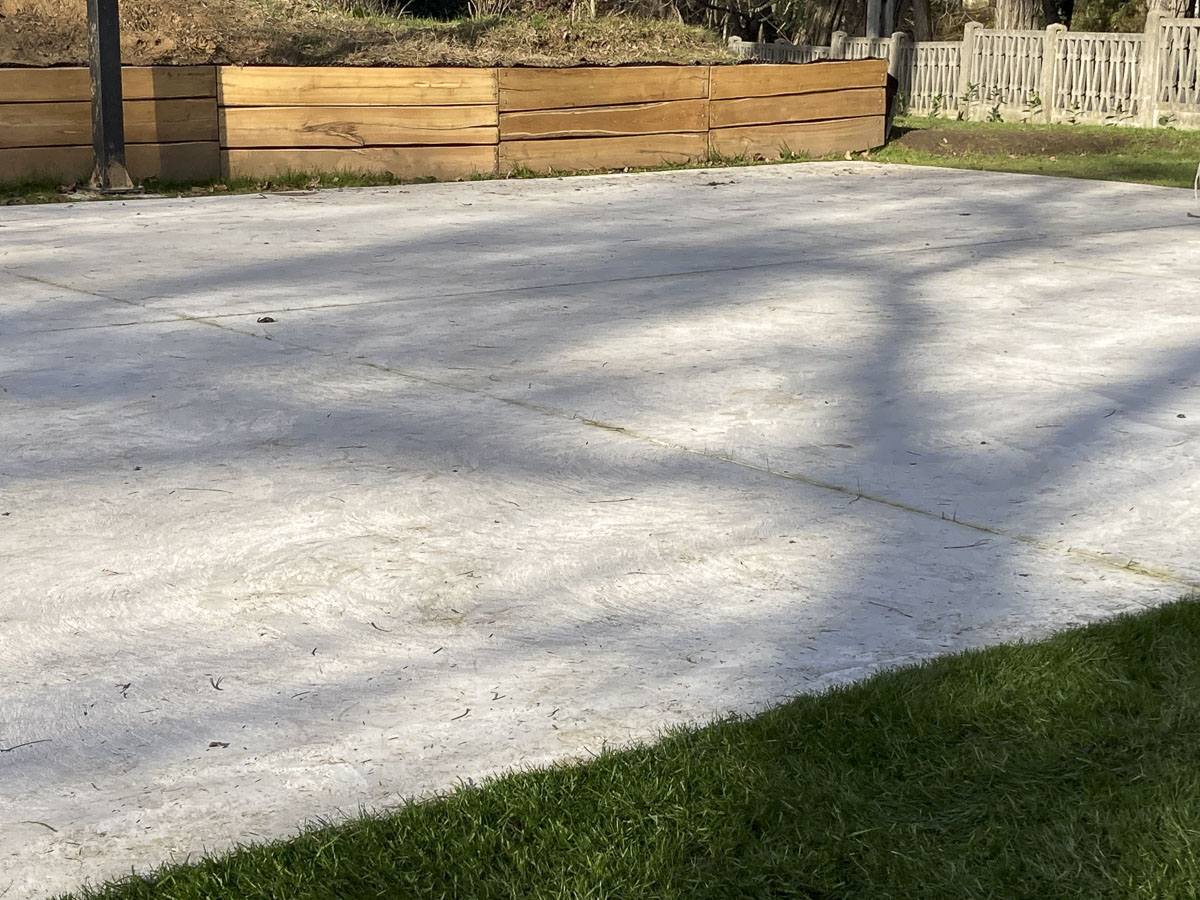

A következő néhány napban fokozottan ügyelni kellett arra, hogy a napsugárzás tönkre ne tegye a beton felületét. A végeredményt látva mindenki döntse el, hogy mennyire sikerült, nekünk mindenesetre nagyon tetszik.
Összefoglalásul leírom röviden mire figyelj feltétlenül, ha ilyenre vállalkoznál:
0. lépés: a Helyi Építési Szabályzatban (HÉSZ) feltétlenül tájékozódj a telked beépítési- és a zöldterületi mutató kötelezően betartandó százalékáról!
1. lépés: a térbeton ágyazatának minimum 15 cm vastag tömörített homokos kavics, vagy tömörített zúzottkő terítés szükséges. Amennyiben a kiszedett talaj szemcsés, vagy tömörítés hatására keveredhet az ágyazattal, 1 réteg geotextília terítés is kelleni fog. Fekete, humuszos talajra, zöld gyepre, mulcsra semmiképpen ne építs ágyazatot, mert később, ha kirothad alóla a szervesanyag tartalom megsüllyed, aláüregelődik, foltokban fel fog fagyni!
2. lépés: a beton megtervezése. Acélszál (acélhaj) helyett műanyagszálakat javaslok min. 1 kg/m3 száladagolással (természetesen extrémebb esetekben ezeket méretezni kell, mint az ipari padlóknál).
Javasolt betonminőség: C30/37-XC4-XF4-24-F3. Ezeket a betonokat kb. 3-4% légpórusképző adalékszerrel készítik, ami azért kell, hogy meglegyen a C30-as szilárdság. Ha messzebbről hozatod a betont, mint 15-20 km, akkor a konzisztencia legyen F4 (képlékeny), mert a helyszíni száladagolás következtében nem lesz képlékeny a konzisztencia.
3. lépés: a szálakat a helyszínen kell hozzákeverni a mixerben a hozott m3-nek megfelelően.
4. lépés: amikor lehúztátok a tetejét 1 réteg geotextília terítés, majd létrázható, vagy mezőgazdasági fóliaterítéssel el kell látni, ilyet mezőgazdasági, vagy festékboltban tudsz venni kb. 1500 Ft/20 nm áron.

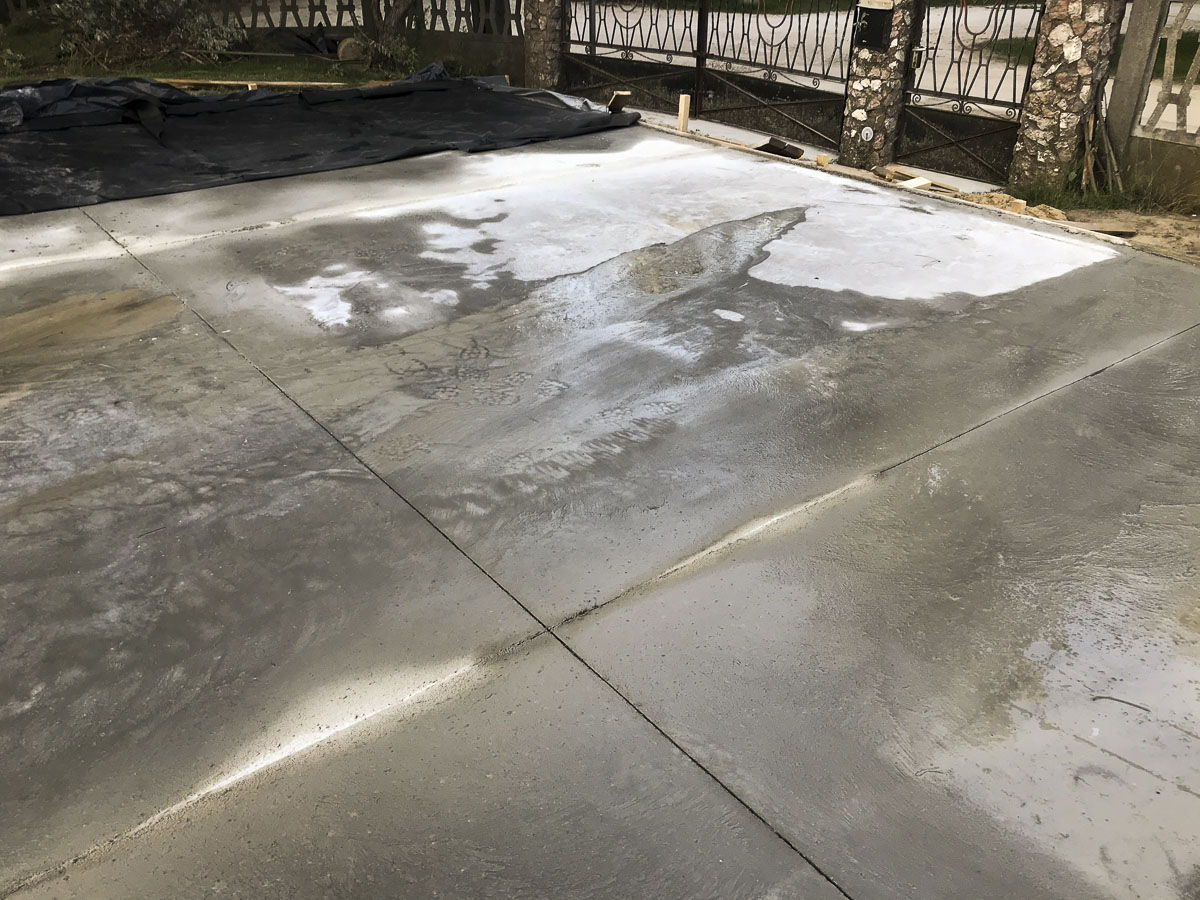

5. lépés: a vakhézag vágásokat 36 órán belül el kell készíteni a betonvastagság harmadáig, maximum 4x4 nm lehet a legnagyobb tábla.
6. lépés: a felcsiszolás után szintén be kell takarni és elárasztani másnaptól.
Jó munkát kívánunk!
Felmerült költségek:
| 10 m3 beton + pumpa: | 500.000 Ft |
| 10 kg műanyag szál: | 50.000 Ft |
| Kiegészítő ágyazat: | 60.000 Ft |
| Egyéb költségek (zsaluzat, geotextília, fóliaterítés, gépbérlés, rugalmas hézagkitöltés): |
60.000 Ft |
| Betonozási munkadíj: | 80.000 Ft |
| Összesen: | 750.000 Ft |
