Mi a nehezebb, egy kiló toll, vagy egy kiló vas? Ugye ismerős ez a szakállas, találós kérdés? Nos, néha ez jut eszünkbe, amikor olyan dolgokra csodálkoznak rá laikusként az emberek, amikre egy statikus nem, és olyan dolgoktól nem rettennek el, amitől nekünk égnek áll a hajunk. Rá merjünk-e állni autóval egy födémre, és mi a rosszabb, a jakuzzi vagy a zöldtető rétegrend? Minden, amit a födém túlterhelésről tudni akartál (pedig nem is tudod még, hogy tudni akartad).
Valahol mélyen mindenkinek vannak pusztító hajlamai. Ki ne játszott volna még el a gondolattal, hogy egy födémet úgy rendesen túlterheljen? Ha eddig nem ötlött fel benned a kérdés, akkor eljött az ideje. Szigorúan elméleti síkon persze, és erre fokozottan igaz, hogy otthon ne próbáld ki! Tényleg ne! Ha azt gondolnád, hogy egy födémet biztos csak nagy raktárépületeknél lehet túlterhelni, akkor tévedsz. De ha kiráz a hideg, amikor egy autószalon mellett járva látod az emeleten sorakozó kocsikat, és már dörzsölöd a tenyered, hogy megtaláltad az ideális megoldást, akkor is tévedsz. Egy régi, belvárosi lakás felújításánál egy egyszerű padló rétegrend cserénél is felmerülhet ez a kérdés, pedig ártatlannak tűnik. Hiszen csak 10cm felbetont tennénk rá, az nem sok, ugye? Pedig sok, gyakorlatilag a lakás hasznos terhének felel meg. Szóval játsszunk el a gondolattal, hogy hogyan tudsz egy födémet (szigorúan elméleti síkon) túlterhelni.
De mi is történik, ha túlterhelsz egy födémet, és több teher kerül rá? Van, hogy semmi. Szerkezet típusa válogatja, egy monolit vasbeton síklemez födém igen nagy tartalékokkal rendelkezik, a lemez törőterhe jóval meghaladja a hasznos teher értékét. Ha egy régi belvárosi társasház poroszsüveg födémét nézzük, ha jól építették meg, nagyon sokat kibír. Viszont találkoztunk olyan hibrid, fa-padlásburkoló tégla-felbeton szendvics födémmel is, amit a mai napig nem értünk, hogy mitől maradt a helyén. Szerencsére nem is kellett sokáig lamentálni rajta, mert kicserélték.
Szóval ha jelentős tartalékokkal rendelkezik egy ilyen szerkezet, akkor miért kell a szabvány szerinti terhekre méretezni, és azokat betartani? Elsősorban a lehajlás korlátozása érdekében. A födém így is, úgy is lehajlik, a mértéke viszont kérdés. A kapcsolódó épületszerkezetek nem szeretik az ilyesfajta erőhatásokat, és a válaszfalak szépen (vagy csúnyán) összerepedeznek. Másodsorban a födém (pillér, fal) teherbírása kimerül, és tönkremegy. De láttunk már fura dolgokat, és szerencsére a szerkezet általában többet tud, mint amit elsőre kinéznénk belőle. A legvadabb talán az a régi poroszsüveg födém volt, ami egy csőtörésnek köszönhetően kapott egy kis vizet, és parapet magasságban az ablakon folyt már ki, mire észrevették. Az emeleti ablakon.
Szóval ha túl akarunk terhelni egy födémet, akkor hogyan lássunk neki? Az egyszerűség kedvéért vegyük a lakóépületek hasznos terhét, ami a hatályos EC szerint 2 kN/m2, vagy a garázsokét, ami 2,5 kN/m2, amik felületen szétkenve 200-250 kg-ot jelentenek négyzetméterenként.
Innentől egyszerű matematika, hogy mi az, ami probléma, és mi az, ami nem. A jakuzzi, zöldtető rétegrend 1-1,5m magasságú földtömege, hogy kisebb fákat is tudjunk bele ültetni, a könyves szekrény, a felújításnál a kitermelt és felkupacolt sitt, na ezek azért tudnak problémát okozni. Nézzük meg, hogy ez a 2kN/m2 hasznos teher mivel egyenértékű?

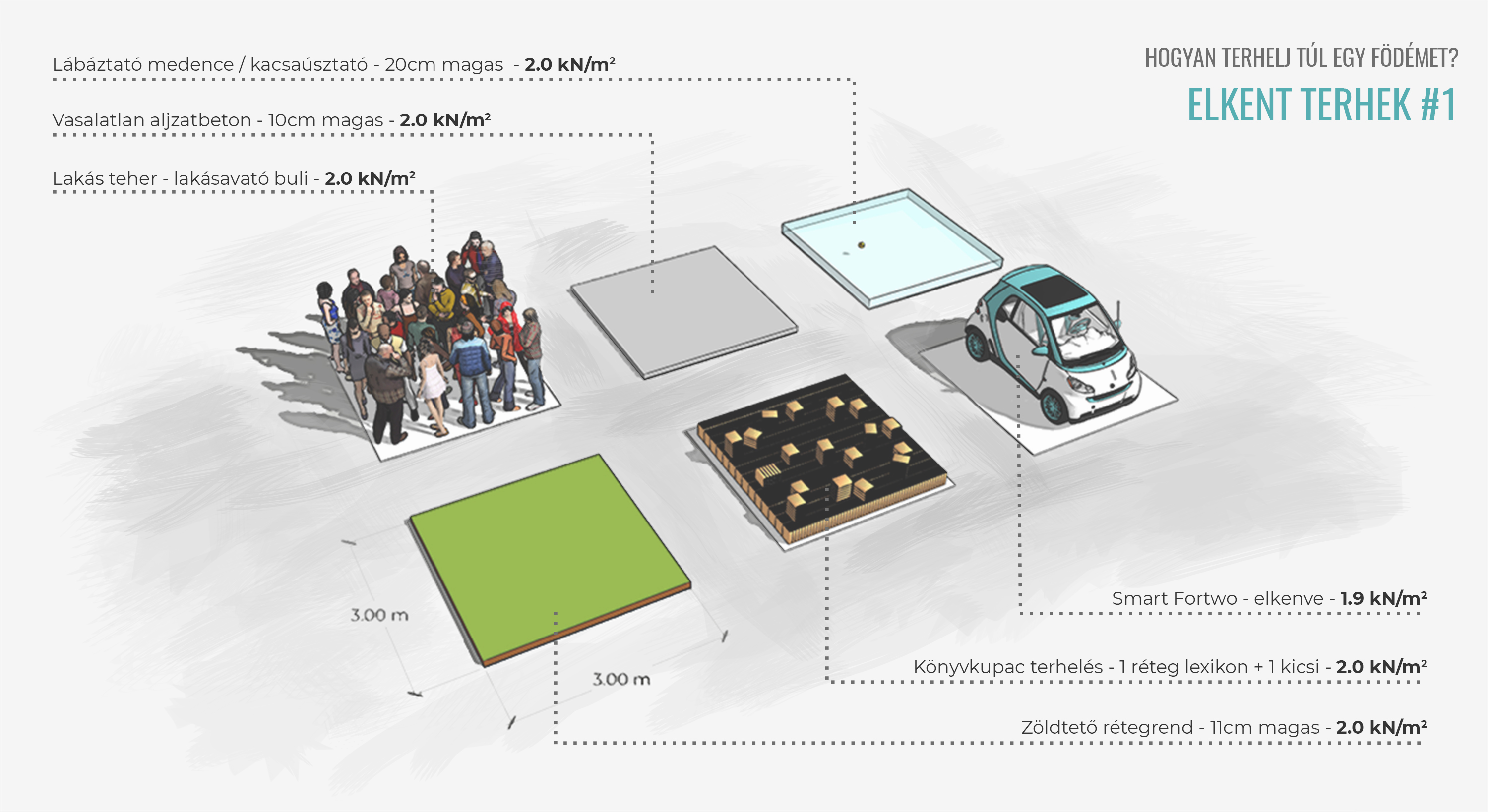

A fenti ábrán látszik, hogy nem kell nagyon megerőltetnünk magunkat, hogy elérjük a lakás hasznos terhét. Jó-jó, tudom, biztonsági tényezők, 35%-kal megnövelt terhek, de a móka kedvéért most vessük össze őket alapértékükön. Egy sűrű házibuli nem a legjobb megoldás erre, még ha csak nagyon súlyos barátaink vannak is, egyszerűen nem férünk oda egymás mellé, hogy gond legyen. A biztonsági játékosok a felbetonnal kezdhetnek, nehéz, és alig veszi észre az ember az a plusz 10 cm többletet. A haladók készíthetnek otthoni sóbarlangot, nagyobb homokozót a gyerekeknek, vagy egy kis zöldkertet a nappaliban, hamar el lehet érni a kívánt hatást. Egy kicsit melósabb, de könyvekkel is el lehet érni ezt, aki költözködött szügyig pakolt könyvesdobozokkal, az pontosan érti, hogy mire gondolok, és onnantól csak a dobozokat csak félig pakolja. Végül próbálkozhatsz autóval is, de sajnos csalódni fogsz. Nem csak egy Smarttal, de egy csomagokkal és családdal telegyuszkolt Ford Mondeoval sem vagy sokkal előrébb az így kialakuló 2.6 kN/m2 teherrel. Ennyit a födémen parkoló autókkal szembeni félelemről és mítoszról.
No ennyi bemelegítés után nézzük meg, hogy a haladó álmodozók gondolatban mivel is tudják úgy rendesen túlterhelni a tartószerkezetet.

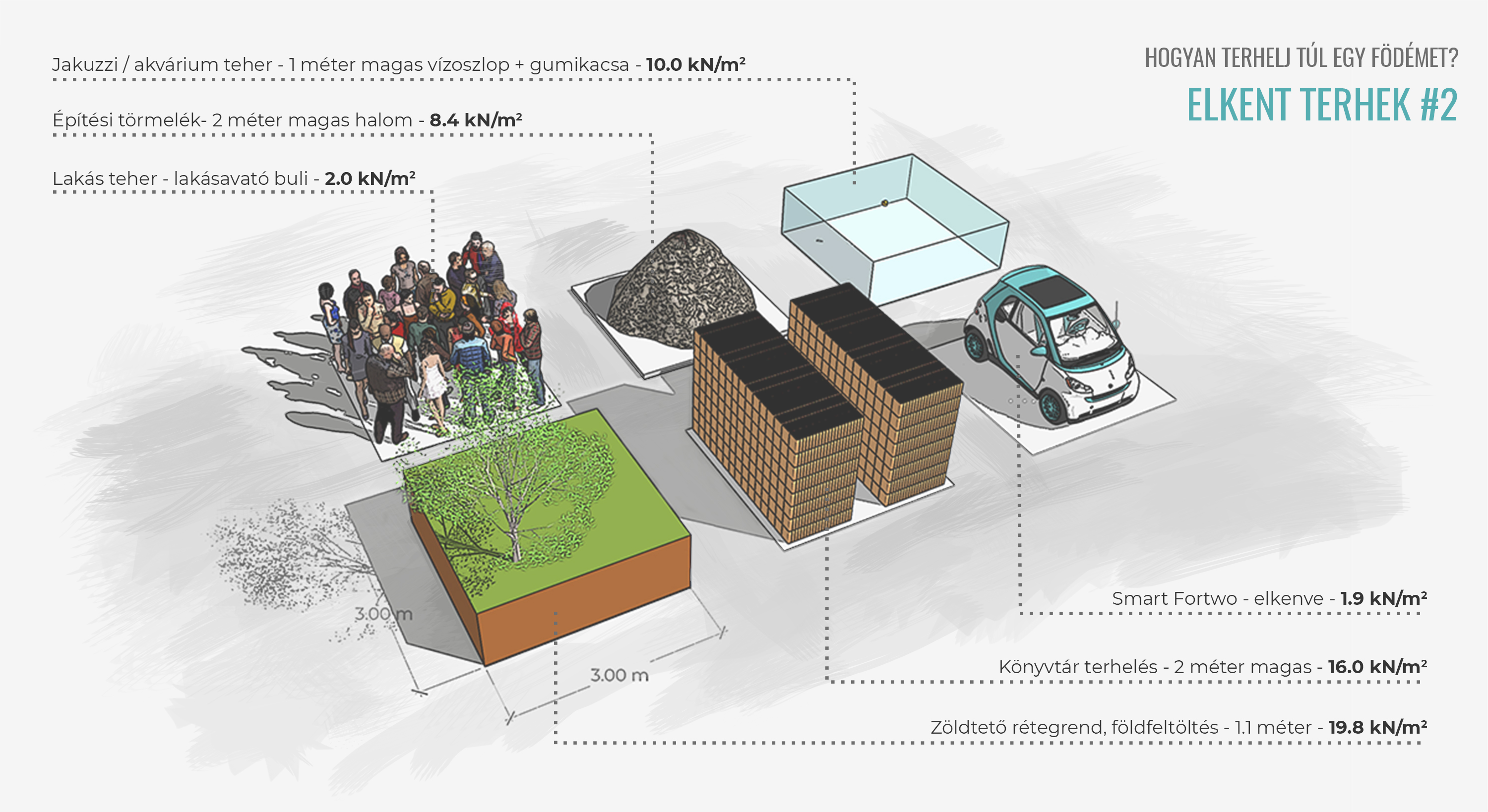

A lakásavató bulit tartsuk meg referenciaterhelésnek, és csapjunk is bele. Lakásfelújításban vagy, és nem akarsz finomkodni a felbetonnal? Halmozd egy nagy kupacba a sittet (még akkor is, ha a statikusod ennek kifejezetten az ellenkezőjét kéri, hiszen tudod, hogy nagy biztonsági játékosok), és ripsz-ropsz eléred a hatást. Ha a nagyszobába jakuzzit tennél, vagy egy méretesebb akváriumot, úgy már a felhalmozott építési törmelék labdába sem tud rúgni. Haladó játékosok a fenti értéket nyugodtan megszorozhatják 2-3-mal, attól függően, hogy mekkora vízben szeretnek lubickolni, és mit bír el a belmagasság. A nappaliban fát nevelgetőknek is van egy jó hírem, egy bő méteres földfeltöltéssel a siker garantált, és az eredetileg tervezett hasznos terhelés 10-szeresét simán el lehet érni. Ha házi könyvtárban gondolkozol, akkor viszont nem lesz elég egy sor könyvet a mennyezetig felstócolni, elég sokat kell egymás mellé pakolnod, de használhatsz mozgatható könyves szekrényeket is, mint a könyvtárakban, az már elég nagyot tud szólni. És ha az autó terhében még mindig reménykedsz, ki kell ábrándítsalak, típustól függetlenül sajnos nem szól nagyot.
A fenti példákat végig nézve akkor ez annyit jelent, hogy ilyen terheket nem tudunk a szerkezetünkre rakni? Nem-nem, erről szó sincs, csak a tervezés (vagy szakértés) során figyelembe kell venni, és ennek megfelelően kell a méretezést (vagy ellenőrzést) elvégezni. Még ha nem is új építésű födémről van szó, azok (meg szükség esetén a pillérek, falak, alapozás) megerősítésével valószínűleg kezelhetők ezek a többletsúlyok.
Joggal teheted fel a kérdést, hogy mi van az otthoni elefánttartással, miért nem került szóba a lakáselválasztó fal, amikor azzal is prímán célba érhet az ember, és a nagyüzemi konyha álmát, a káposztás cvekedlit miért hallgatom el, és miért nem készült ábra? De ez egy egy későbbi posztból mind kiderül.
