Azok az idők már rég elmúltak, amikor fehér köpenyes, szarukeret-szemüveges mérnökök csőtollal álltak a rajzgépek mellett, vagy görnyedtek a rajzlap felett vonalzóval és betűsablonnal. Manapság a számítógépes tervezésnek áll a világ, és a BIM terjedésével már nem csak a tervezési fázisban használjuk a digitális állományokat, hanem (például az üzemeltetés vagy későbbi átépítések miatt) jóval a megépítésük után is. Sőt, nagyon nehéz elképzelni azt, hogy valaki ceruzát vagy tollat ragadjon, és kézi skiccet tegyen le a megrendelő, vagy a kivitelező elé. Mégis lehet találni jó pár érvet amellett, hogy gyakoroljuk és használjuk a kézi rajzolást.

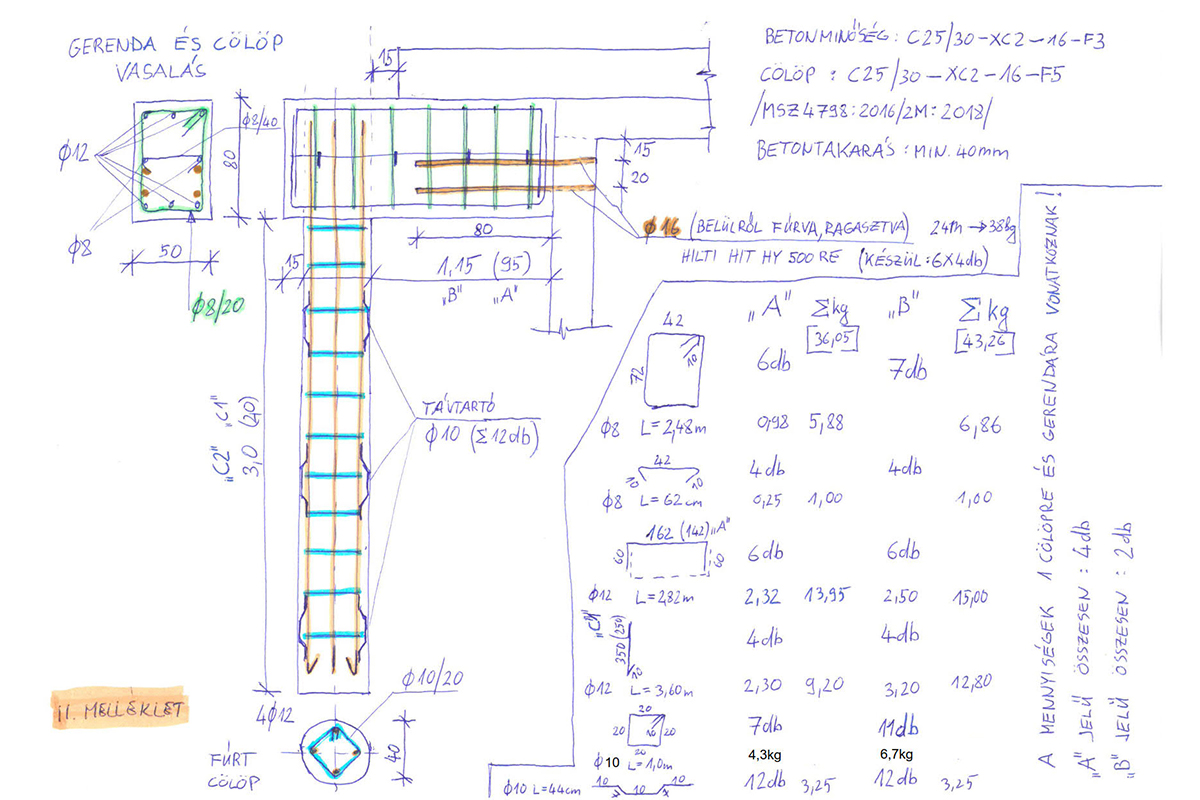

Megrendelő: -Vasalási terv ugyan van, de kézzel készült! Használható az valamire?
Én: -Persze, miért lenne ez baj?
Megrendelő: - Hát mert kézzel van rajzolva, nem számítógéppel!
Én: - De attól a műszaki tartalma még lehet tökéletes, és rajta lehet minden szükséges információ.
Megrendelő: - De akkor is kézzel van rajzolva.
Sokan idegenkednek a kézi rajzoktól, de gyorsan az elején színt vallok: én nagyon szeretem a kézi skicceket és terveket, nem egyszer magunk is készítünk ilyet a kivitelezőnek vagy megrendelőnek magyarázatképp vagy fedvénytervként. Nem a megjelenéssel van sokszor a probléma, hanem a bele fektetett szellemi erőfeszítéssel (pontosabban annak hiányával). Szóval számítógéppel is lehet gyatra terveket készíteni, és kézzel is lehet átlátható, rendezett, színes filcekkel szépen megfestett terveket rajzolni. A szép tervekről hamarosan bővebben is írunk majd, de addig is néhány érv, hogy miért használj kézi vázlatokat!
#1 Gyors
Egy megbeszélésen vagy az építkezés helyszínén egy jóképű papír és toll általában mindig akad, egy ábra pedig többet mond ezer szónál. Egy laikusnak is egyszerűbb elmagyarázni valamit, ha ügyesen le tudod skiccelni.
#2 Térlátás és kézügyesség
A térlátásod és kézügyességed fejlesztése szempontjából nagyon jó gyakorlás, az első pár ügyetlenkedés után rá fogsz kapni az ízére! Szerezz be egy jegyzetfüzetet, és firkálj!
#3 Csak egyszerűen
Sokszor könnyű elveszni a részletekben, de a kézi vázlat segít abban, hogy csak a lényegre összpontosíts, és a lehető legegyszerűbben próbáld meg körül írni az adott problémát. Skicceld le, a főbb méreteket ellenőrizd, és a részletes kidolgozásnál már lesz lehetőség, hogy pontosan számolj és rajzolj! Egyszerűsíts, és lásd a lényeget! „Amit egy A4-es lapon nem lehet lefirkantani és ellenőrizni, az túl van bonyolítva!” – ismerősen hangzik, igaz? Sokszor hallottuk ezt az idősebb professzoroktól, és lássuk be, sok igazság van benne.
#4 A tervezés egy folyamat
Egy műszaki probléma megoldása, vagy egy koncepció kialakulása sohasem egy egyetlen lépéses történet. Számtalan szempontot kell figyelembe venni, és sokszor csak akkor merülnek fel újabb és újabb kérdések, amikor már körvonalazódik egy megoldás. A kiscsoportos gondolkozást rendkívüli mértékben fel tudja gyorsítani, ha skiccekkel ötletelnek a csoporttagok. Ha az első néhány próbálkozás nem is tökéletes, jól kijelöli azt az irányt, ami felé (nem) érdemes elindulni.
#5 Végiggondolt
Hogy a digitális fényképezőgépek térnyerése előtt könnyebb vagy nehezebb volt-e a fotózni, arról megoszlanak a vélemények. Nincs ez másként a részletesen kimunkált rajzokkal sem, ha a kézi vagy gépi rajzolásról van szó. A CAD rajzok pillanatok alatt módosíthatók, de egy kézzel készült skiccnél, vagy pauszos csőtoll tervnél óvatosabb vagy, és inkább kétszer végig gondolod, hogy mit rajzolsz le, hogy ne kelljen a pengéhez nyúlnod.
#6 Szép
Egy kézi vázlat, kiváltképp, ha színes kiemelőket is használsz hozzá, nagyon szép és informatív tud lenni. Az ínyencek a rétegenként egymásra nyomtatott pauszt, vagy a merített papírra skiccelt vázlat festett változatát is használhatják, szóval dekorációnak sem utolsó!
Mindent egybevetve egy tervrajznak azon felül, hogy műszakilag hibátlannak, ezen felül szépnek is kell lennie, függetlenül attól, hogy az számítógéppel, vagy kézzel készült. Ha szeretnéd a térlátásodat, valamint a konstruktőr képességeidet fejleszteni, rajzolj sokat kézzel!
